Altium PCB - 快速將銳角佈線轉換為弧角型態
佈線銳角的影響，可能造成阻抗的不連續、高速線路的銳角產生的放電效應或是生產時腐蝕物殘留不易加工…等。這些銳角有一定的電容電感特性，進而影響 PCB 板，而弧角則有利於電路中電氣的流動，線路之間的影響減小。本文針對佈線的轉折角度，介紹如何將銳角型態調整為弧角型態。

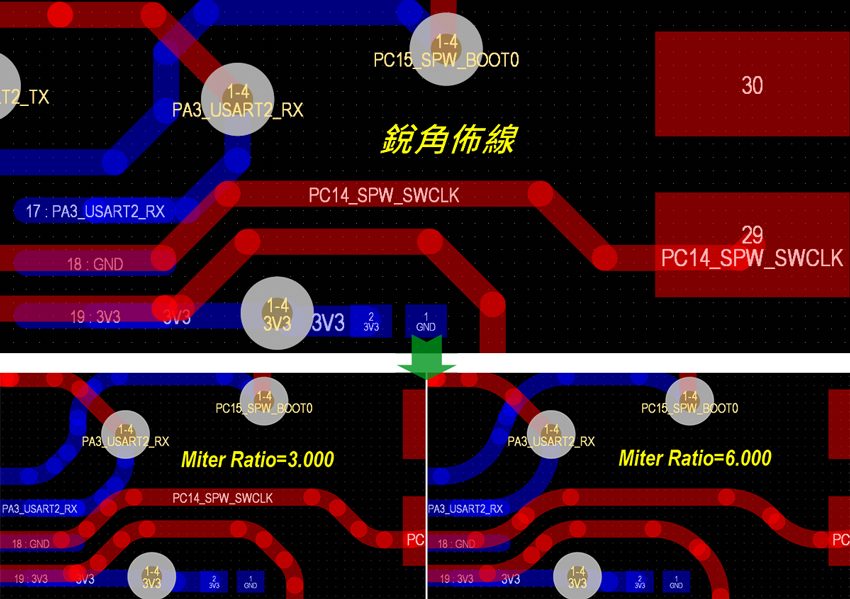

示範圖
1
操控設定

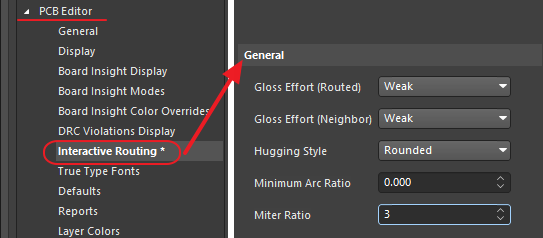

- 1.1 → 軟體右上角齒輪圖示點入，進到 Preferences 設定畫面
- 1.2 → 資料夾 PCB Editor ⇒ Interactive Routing 設定頁
- 1.3 → 下方 General 區塊處設定： Gloss Effort 建議 Weak 強度； Hugging Style 設在 Rounded（平常佈線可設回 45 角度，需弧角時再下拉切換）； Miter Ratio 斜角率值自訂
2
圖面上執行功能

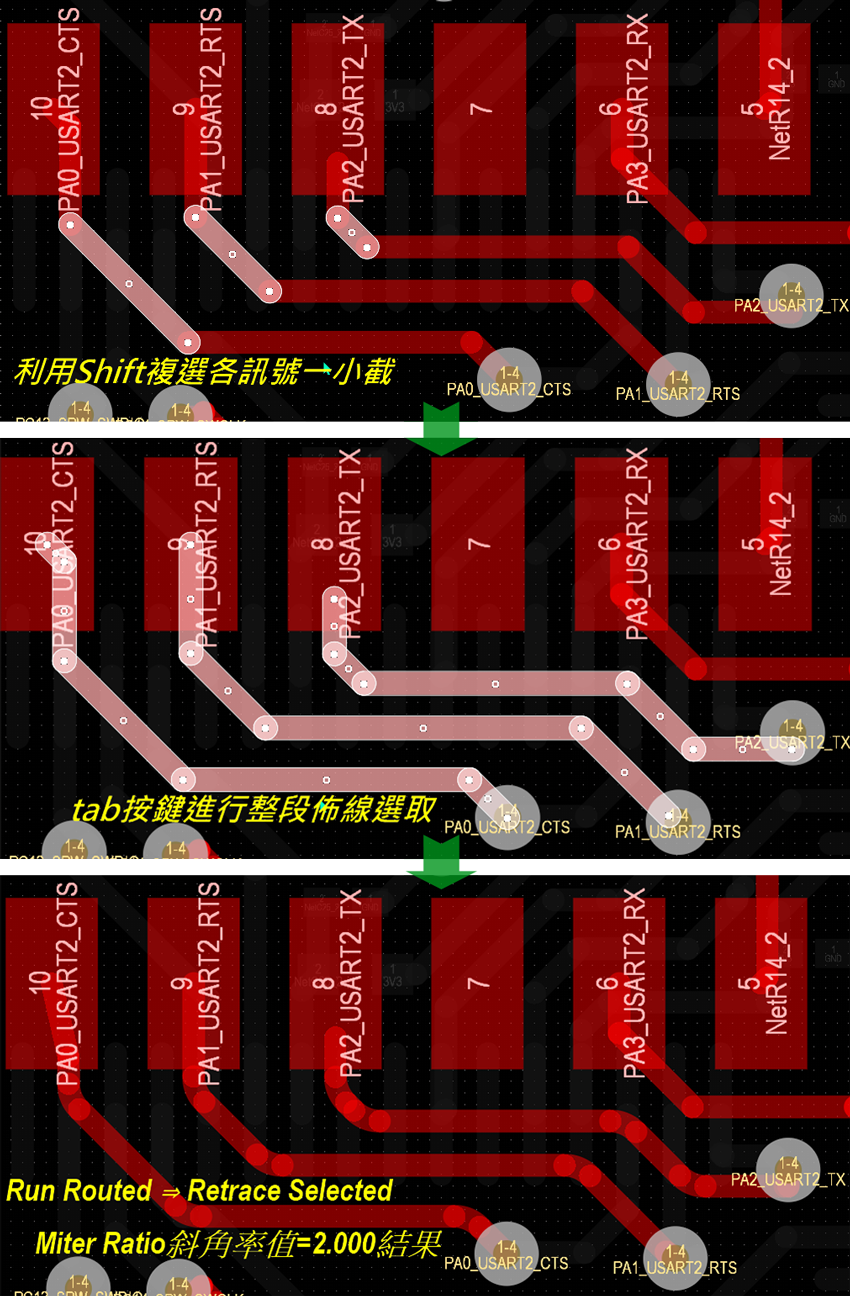

- 2.1 → 針對要修改為弧角型態的佈線，可先利用 Shift 複選各訊號的一小截線段
- 2.2 → 再利用 Tab 進行延伸選取整段佈線
- 2.3 → 接著執行 Routed ⇒ Retrace Selected，完成調整為弧角型態轉折

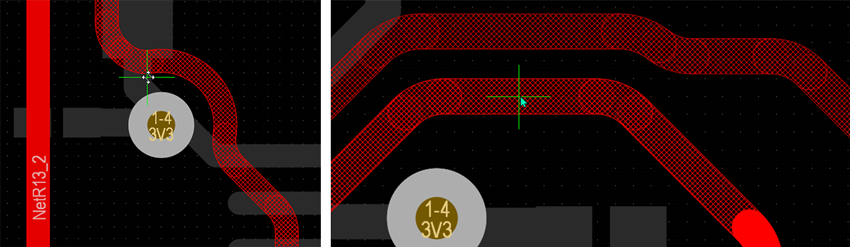

此設定也可應用在拖曳（Drag）／推擠（Push）線段時，轉折角同樣會呈現弧角型態。
