Altium Solution - SCH Missing Text Issue

Queena

2020 年 3 月 31 日

Altium Designer / 原理圖

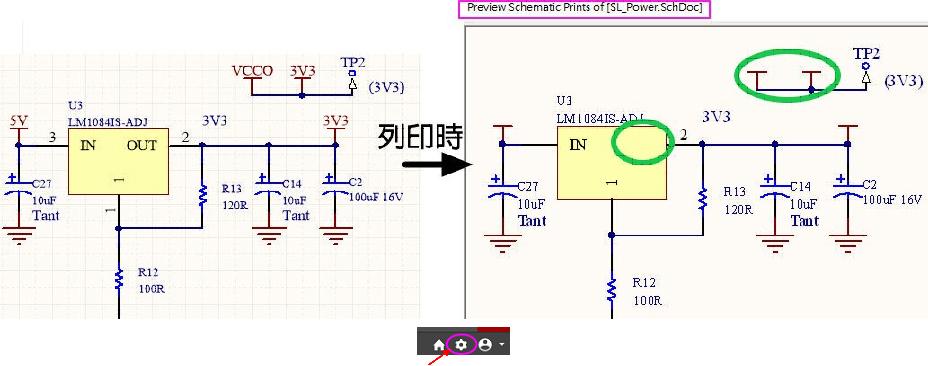

在進行電路圖列印檔案時，是否有發生過文字顯示不全的情況，像是零件接腳上的名稱、電源與地的名稱⋯等？本篇將說明如何解決此問題。

解決步驟

1

開啟 Schematic » General 設定頁

於程式視窗右上區域，點選「齒輪圖示」，進入操控設定（舊版為 DXP » Preferences），找到第三類別的 Schematic » General 設定頁。

2

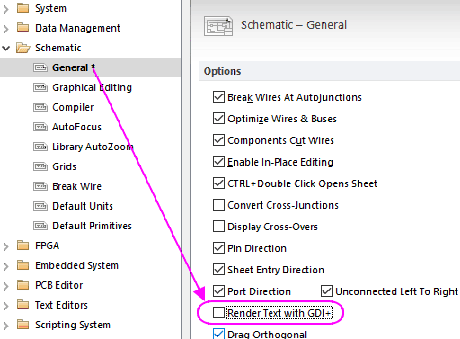

取消勾選 Render Text with GDI+

在 Options 區塊中，將 Render Text with GDI+ 選項取消勾選，按 OK 退出後即可進行正常列印。
