Net Color Synchronization
2020年12月29日 Lena
在檢視電路圖時,你會發現這個功能很好用。透過不同顏色來突顯不同的Net,可以很輕鬆找到訊號。另外令人高興的是,可以透過ECO將這些顏色更新到PCB中,因此當在Layout時,可以看到在電路圖已經習慣的相同Net顏色。兩種環境之間的顏色一致性使設計更加容易。若想隨時關閉Net顏色,可以使用F5鍵開啟或關閉。
步驟

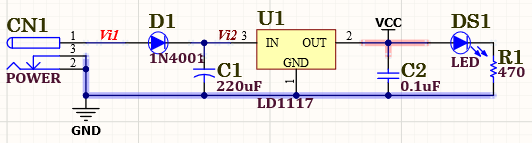

1. View / Set Net Colors / 選擇顏色後點選Net

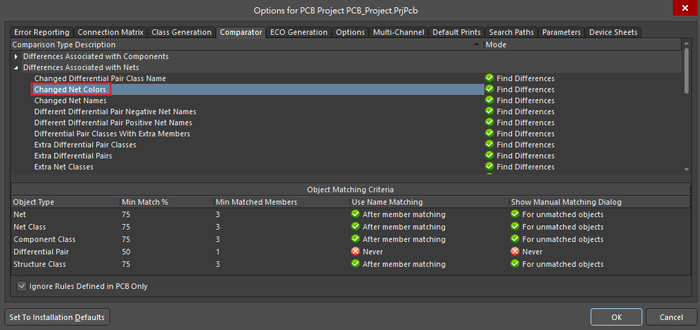

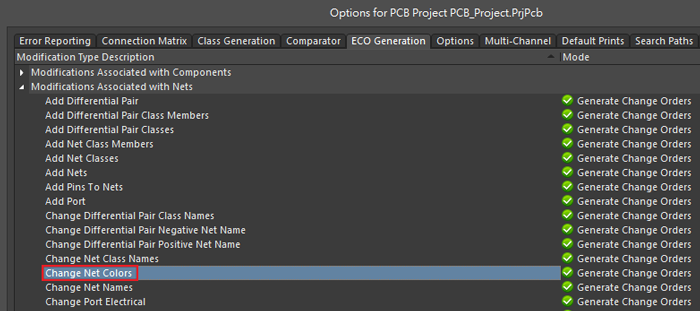

2. 確認Project Options此兩項選項是否為綠色打勾

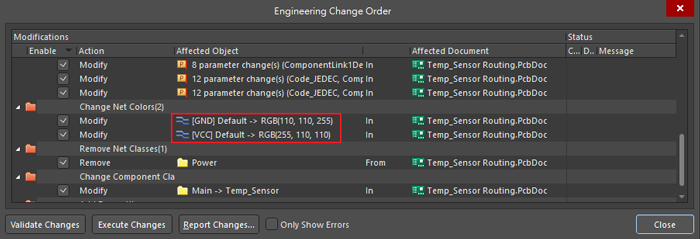

3. Design / Update PCB Document … 更新到PCB

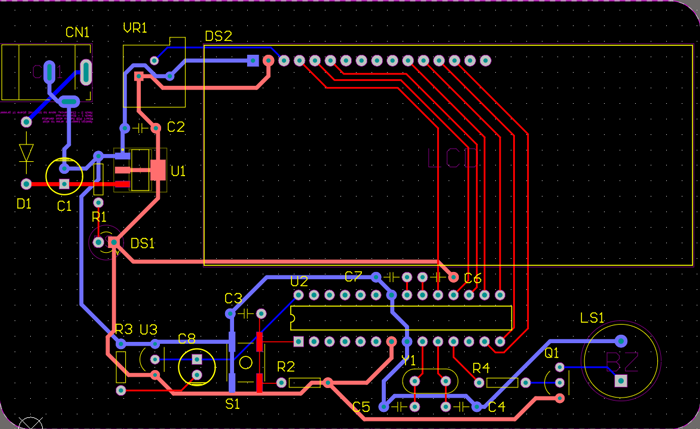

4. 即可看到PCB的Net顏色與SCH同步
