如何快速將 Off Sheet 替換成 Port
OrCAD 轉進 AD 的電路圖檔案，皆有 Off Sheet 物件，但是 Off Sheet 會與 Net Label 衝突， 因此需要將所有 Off Sheet 先做處理，把他們替換成 Port⋯
1

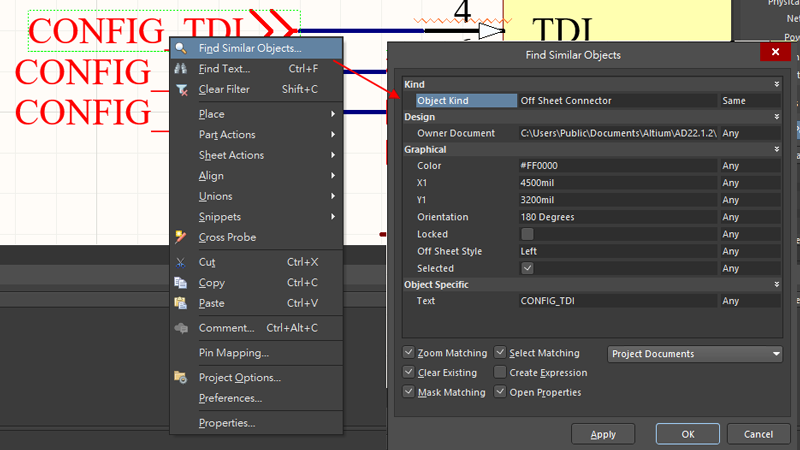

將所有 OFF SHEET 選取
點選其中一個 Off Sheet 物件，接著按右鍵 → Find Similar Objects → 確認 Object Kind (Off Sheet) 為 Same → 按下 OK。
2
剪下所有選取的 Off Sheet 物件
OK 之後所有 Off Sheet 都會被選擇起來，此時按下 Ctrl + X 將全部物件剪下。
3

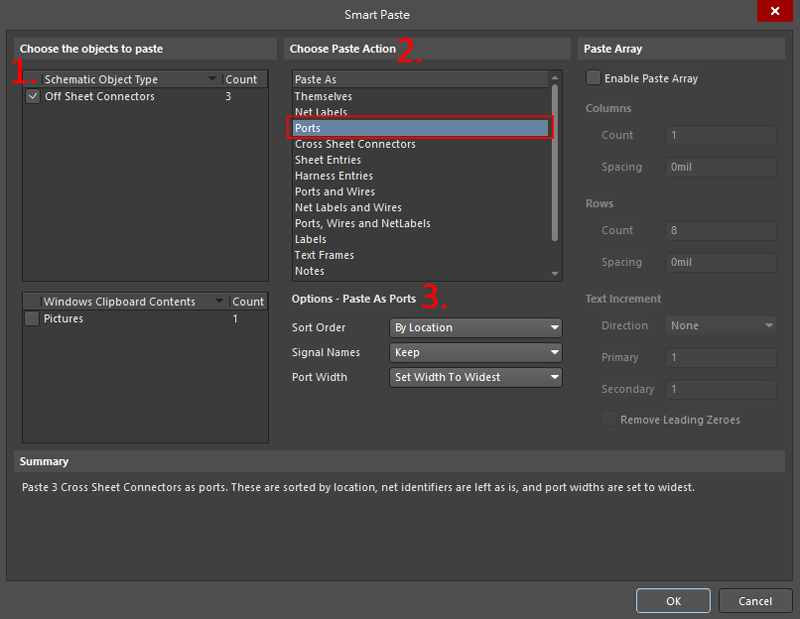

執行 Smart Paste 並設定貼上選項
執行選單 Edit → Smart Paste 開啟智慧貼上視窗， 在 Choose Paste Action 欄位中選擇 Ports， 設定完成後按下 OK。
- 1 → 被選取的物件
- 2 → 將被貼成的物件總類
- 3 → Port的設定項目
- Options – Paste As Ports
- Sort Order → 維持 By Location 即可
- Signal Names → 選擇 Keep ，維持訊號名稱所以選 Keep
Port Width
→ 設定 Port 的寬度，共有三種模式：
Use Default Size
使用預設寬度
使用預設寬度
Set Width To Widest
使用最寬的寬度
使用最寬的寬度
Set Width To Fit
使用符合的寬度
使用符合的寬度
- Use Default Size → 使用預設度
- Set Width to widest → 使用最寬的寬度
- Set Width to Fit → 使用符合的寬度
4

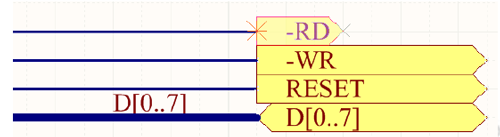

將 Port 放置到相對應的位置
完成設定後，將轉換好的 Port 放置到電路圖中相對應的位置上即可。
