PCB 格點應用

Rex

2022 年 3 月 17 日

Altium Designer / PCB

1

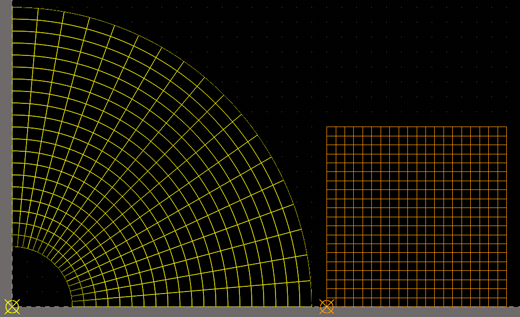

格點（Polar Grids）如何設定？

適用於 AD Release 10 版本之後

步驟 1 Panels → Properties → Grid Manager

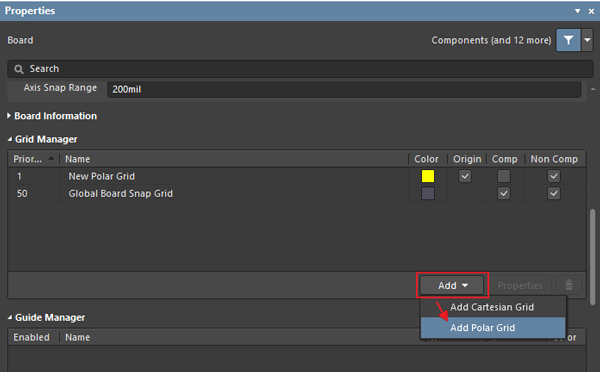

步驟 2 點選 Add → Polar Grids，並點選兩下該 Grid 項目

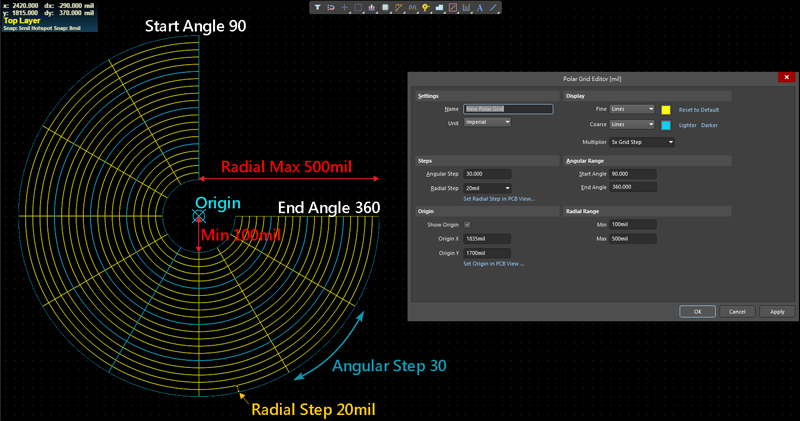

步驟 3 設定細項

• 3.1 Setting → 定義該格點名稱與單位選擇
• 3.2 Steps → Angular Step 定義圓周各角度需求；Radial Step 定義半徑等分區塊
• 3.3 Origin X, Y → 定義 Grids 範圍的原點位置，可利用 Set Origin in PCB View... 直接在圖面上點選設定
• 3.4 Display → Fine 設定內格點顯示樣式與顏色；Coarse 設定外格點顯示樣式與顏色（Line 線狀、Dot 點狀）；Multiplier 縮放時的格點倍率
• 3.5 Angular Range → 定義 Polar Grids 整體範圍
• 3.6 Radial Range → 定義 Polar Grids 原點所延伸出來的半徑範圍（如設 0 則從原點開始）；Min（最小範圍）；Max（最大範圍）

2

格點（Cartesian Grids）如何設定？

適用於 AD Release 10 版本之後

步驟 1 Panels → Properties → Grid Manager

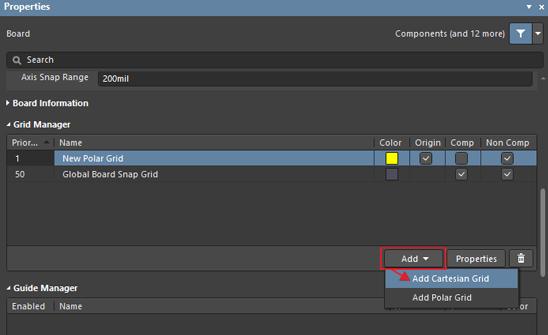

步驟 2 點選 Add → Cartesian Grids，並點選兩下該 Grid 項目

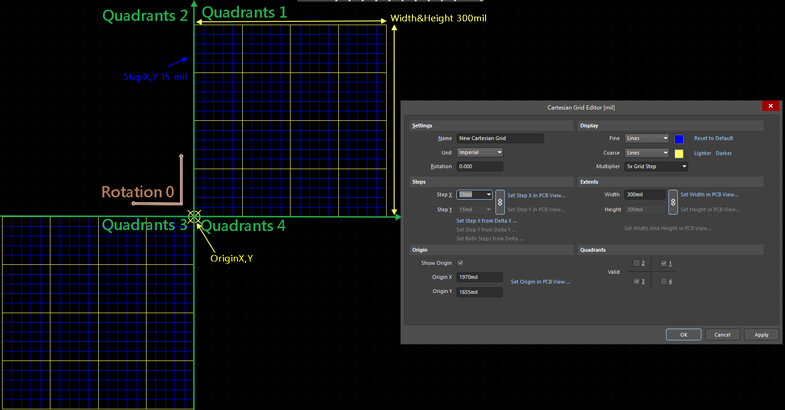

步驟 3 設定細項

• 3.1 Setting → 定義該格點名稱、單位選擇與旋轉角度設定
• 3.2 Origin X, Y → 定義 Grids 範圍的原點位置，可利用 Set Origin in PCB View... 直接在圖面上點選設定
• 3.3 Steps → 定義 X, Y 格點大小（旁邊鏈條點開可以設定 X, Y 不同值）
• 3.4 Display → Fine 設定內格點顯示樣式與顏色；Coarse 設定外格點顯示樣式與顏色（Line 線狀、Dot 點狀）；Multiplier 縮放時的格點倍率
• 3.5 Extents → 定義 Cartesian Grids 原點開始的 Width & Height 延伸範圍（旁邊鏈條點開可以設定 X, Y 不同值）
• 3.6 Quadrants Valid → 設定 Cartesian Grids 分布區域

3

如何開啟／關閉走線亮顯設定？

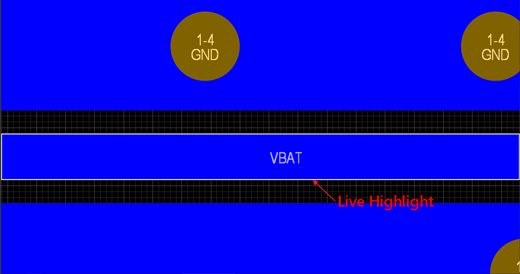

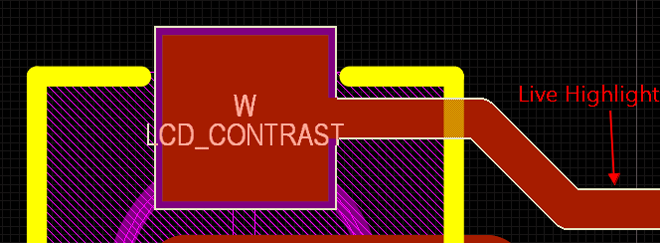

當將游標移往佈線線段時，其線段的邊框處都會有閃爍的亮顯表示。在 PCB 檔案裡，按住 Shift 鍵並將游標移往佈線線段上，其線段的邊框處即會出現閃爍的亮顯表示。

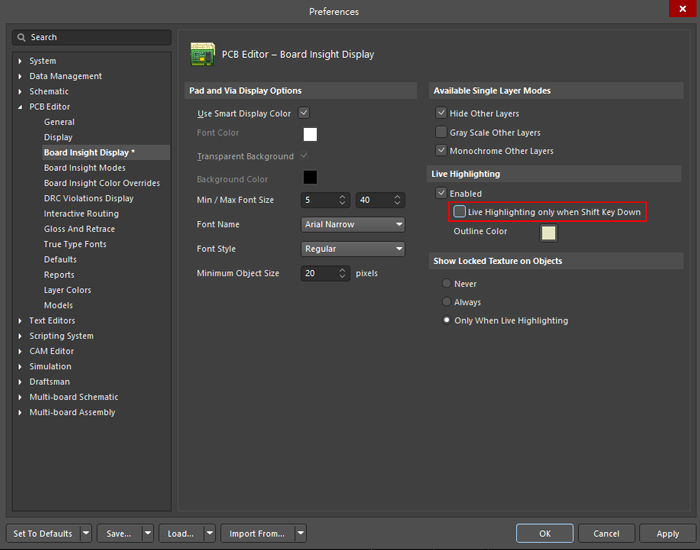

在 Preferences 中，將 Live Highlighting only when Shift Key Down 選項取消勾選後，無須按住 Shift 鍵，游標移往走線時即可直接顯示邊框亮顯。
