Ports

2020年12月31日 Lena

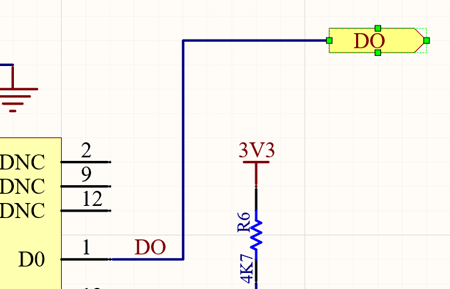

在使用多張圖紙的設計中,若需要跨頁連接時,就需要擺放Port來串接,相同的名稱會連接在一起。當你在進行較大的設計時,可以利用Port功能將大張電路拆成多張電路,因此可以邏輯性的排列不同設計。

P.S Ctrl + 點擊Port兩下即可跳至另一端連接Port(需要在階層模式下)

步驟

1. Place / Port或者從Activate Bar中選取

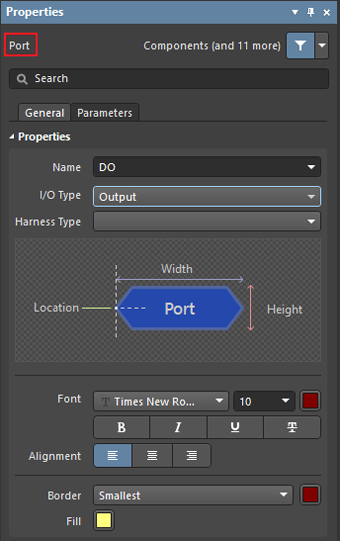

2. Tab鍵跳至Properties面板修改屬性,名稱相同的會連接在一起。

3. 點一次滑鼠左鍵固定Port位置拉長度,再點一次左鍵就完成擺放好一顆Port。

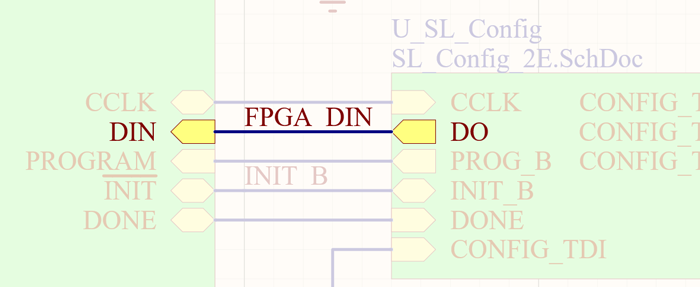

4. 若為階層電路,游標移到Port上方點擊兩下,跳至另一端連接Port。
