我們為某些物件優化了 Properties Panel,以幫助減少滑鼠滾動次數、優化面板空間的使用,並以更方便和合乎邏輯的方式在面板中排列區域。

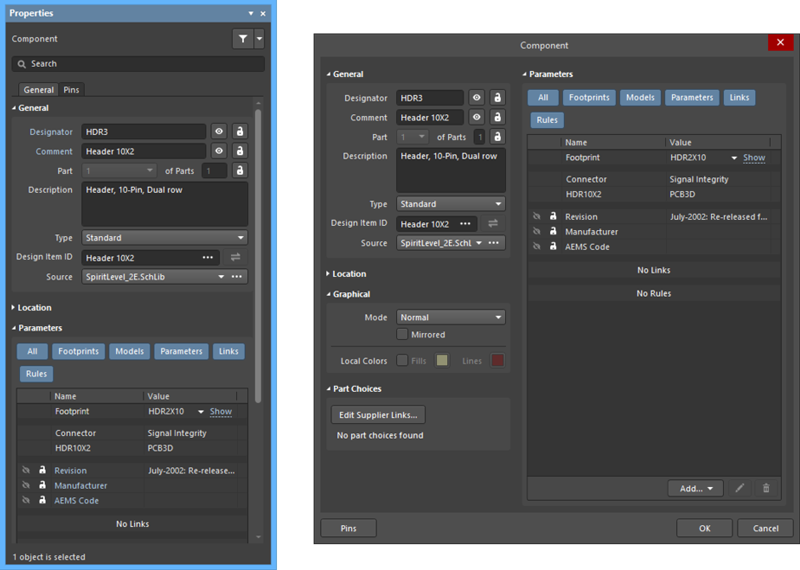

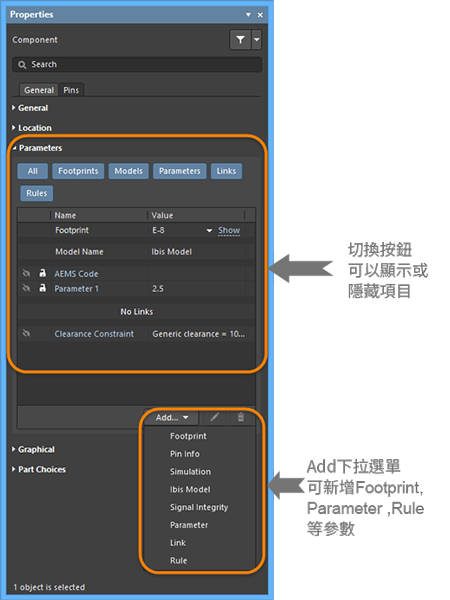

在電路圖環境下選取零件(Component)時,Properties Panel 的佈局已進行最佳化,各欄位配置更加緊湊,以下為對照示意圖。

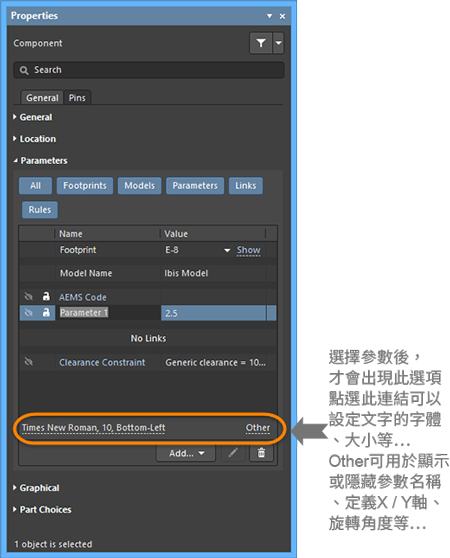

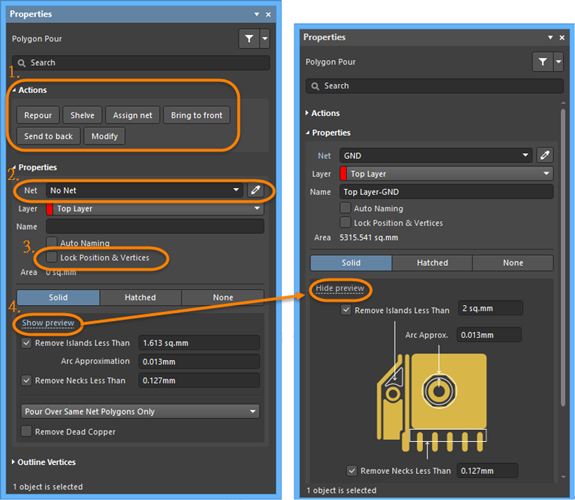

1. Actions 欄位 點選按鈕可針對選取鋪銅執行以下動作:
2. 點擊
符號定義網路名稱。透過快速鍵 J、N 可快速移動到該 Net 位置。
3. 勾選後針對選取鋪銅鎖住位置與節點。

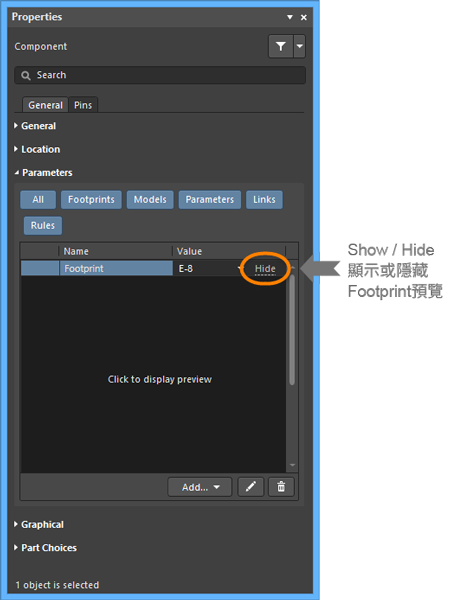

4. 顯示 / 隱藏預覽。

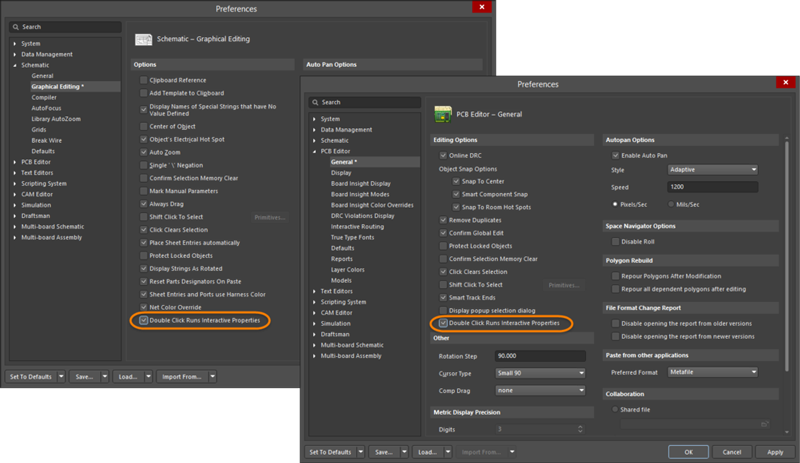

前往右上角齒輪 → Schematic / Graphical Editing,以及 PCB Editor / General。
取消勾選 Double Click Runs Interactive Properties 選項,往後雙點擊物件即可跳出屬性對話框。
例如:

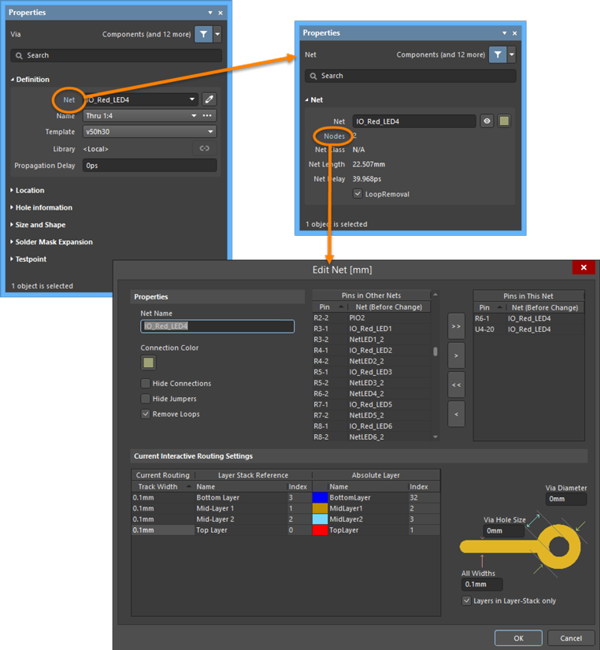

當你選擇具有 Net 屬性的 PCB 物件(Track、Pad、Via、Polygon Pour 等)時,Properties 面板中的標題 Net 為一個連結,點擊打開新的 Net 模式。Properties 面板為 Net 屬性時,可以點擊 Nodes 連結以打開 Edit Net 對話框,用於編輯 Net(包括更改 Net 名稱)、新增或刪除指定 Net 的接腳,以及指定 Net 的佈線長度。
1. Net Name 若有需要,可以修改 Net 名稱。
2. 左邊為其他 Net 的接腳,右邊為當前 Net 的接腳,透過按鈕可新增或移除接腳。(使用 Shift 和 Ctrl 鍵可複選)
3. Routing Settings 欄位列出 Routing 當前設置,包含線寬(可編輯)、層別等。
4. 在佈線時使用快速鍵 3 和 4 切換至「User Choice」模式下定義的預設值。

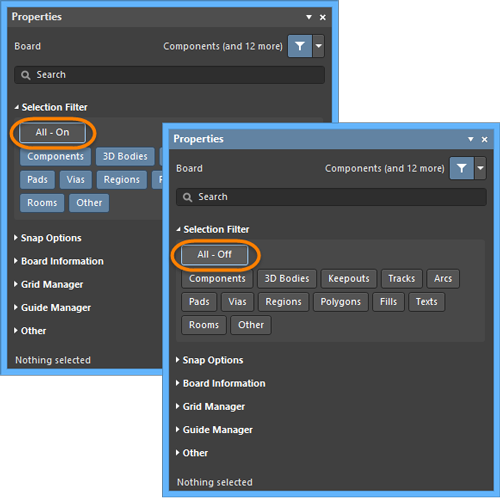

Properties 面板中的 Selection Filter 欄位可過濾所有物件,點選 All-On、All-Off 按鈕即可切換全部啟用或全部關閉。

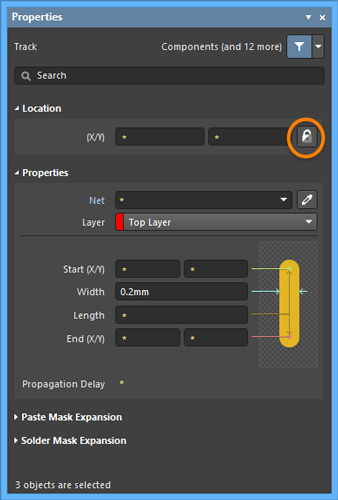

雙鎖圖示
如果在 PCB 或 PCBLIB 中選擇多個物件,其中包含原先已鎖住的物件,則將在 Properties 面板中顯示。點擊該圖示可以鎖定或解鎖所有選取的物件。

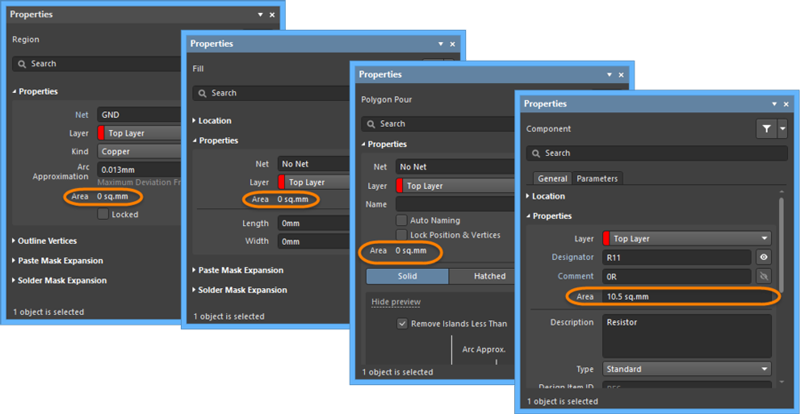

Properties 面板現在包括了自動計算面積的欄位,讓你可以檢查選取物件的總面積。在 PCB 環境下,Fill、Region、Polygon Pour 和零件皆會顯示。對於 Region、Fill 和 Polygon Pour,該欄位不可被編輯;對於零件,手動輸入數值後在未清除欄位前不會自動重新計算,否則將根據選擇零件的灰色框來計算面積。

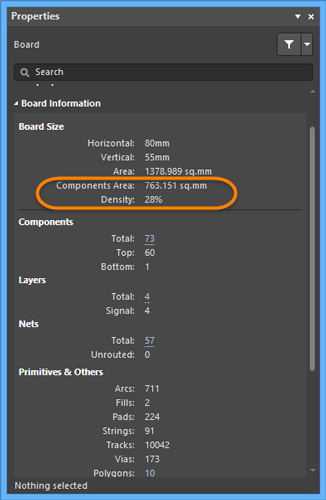

在 PCB 環境下,Properties 面板的 Board Information 欄位中會計算並顯示零件總面積的值和密度百分比。

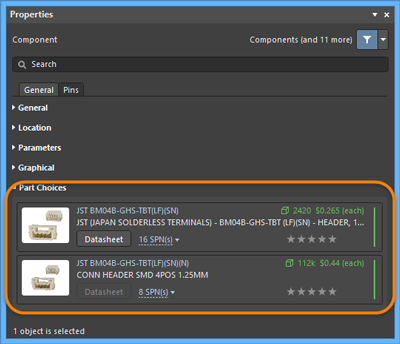

Part Choices 欄位中顯示的訊息與 Component 面板和 Manufacturer Part Search 面板的詳細資訊類似,例如供應商零件編號(SPN)、價格、查看數據表的能力等。
