QTouch Mtouch 觸摸感應器下載安裝與使用
有多少人會因為無數酷炫的開關，旋鈕，燈和其他操控元件而著迷於電子3C產品？就算時代進步的現在，觸控依然魅力無限。微妙而強大的觸控使產品的使用效率更高，通常降低了製造成本，並且由於取代了機械開關和轉盤損耗率降低了。
- Atmel Touch Controls 提供各種自電容和互電容傳感器模式（按鈕、滾輪、滑塊），可與 Atmel® QTouch® 和 QMatrix® 傳感器控制器一起使用。
- Cypress Touch Controls 可以與 Cypress CapSense® 控制器一起使用的各種自電容傳感器模式（按鈕、滑塊）。
- Microchip Touch Controls 提供各種自電容傳感器模式（環形、滑條），可與 Microchip® mTouch® 控制器一起使用。
Altium Designer 提供了在 PCB 上建立平面電容感應器圖形的支援，目前有以下三種供應商：

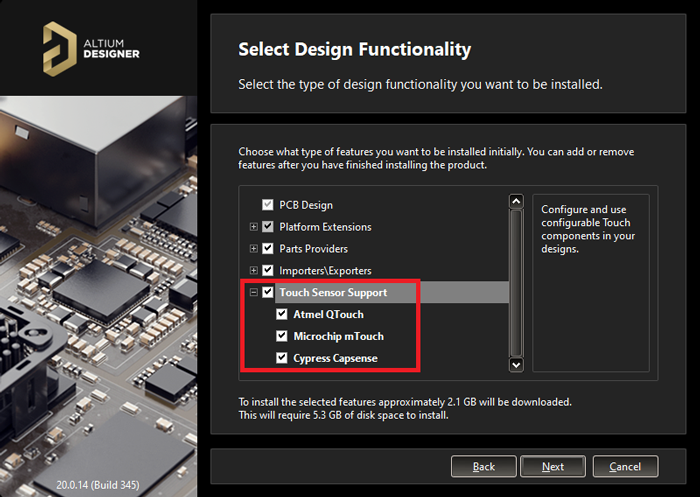

如何安裝
安裝方式很簡單，在 Altium Designer 主程式安裝過程中就有出現安裝選項，勾選後即可一併安裝。
安裝之後如何使用
1

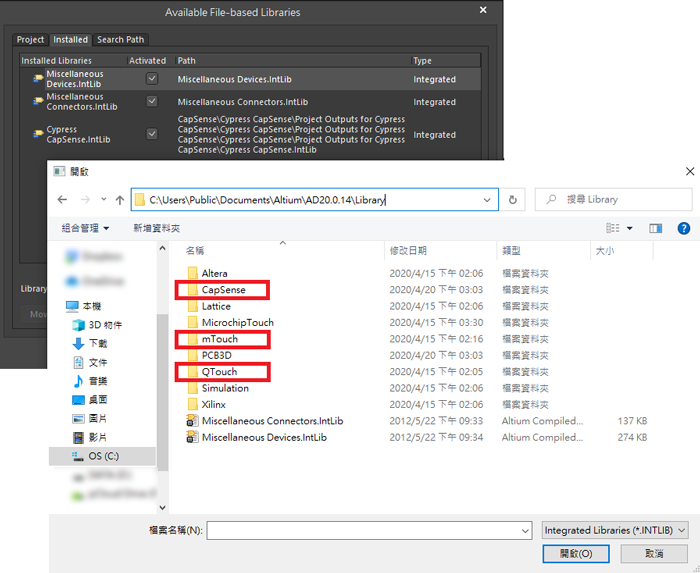

掛載零件庫
安裝的零件庫會在安裝指定路徑下的 Library 資料夾底下，掛載之後即可使用。
2
在 SCH 擺放零件（不支援直接在 PCB 擺放）
觸控零件庫是包裝好的零件庫，必須透過 SCH 擺放之後，透過 Update 的方式更新到 PCB，不可直接擺放於 PCB。
3
更新到 PCB
更新到 PCB 後即可依照需求放置到相關位置。
零件屬性設定
這裡不一一介紹全部零件，需要相關資料與設定請參考以下官方文件：
1

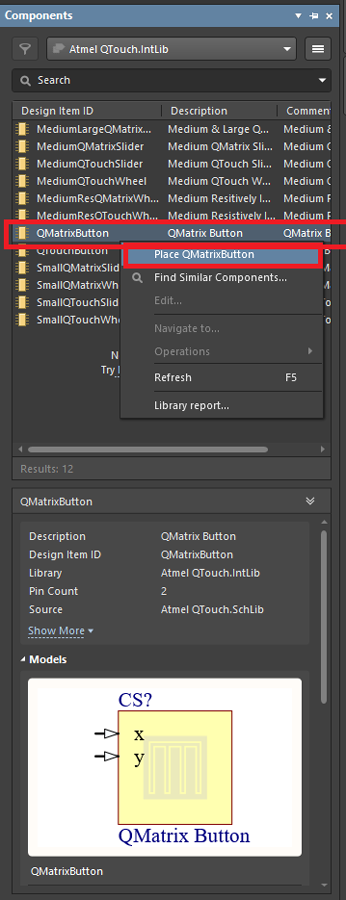

從零件庫擺放零件
在零件庫中選取相關零件，右鍵點選 Place 擺放到 SCH。
2

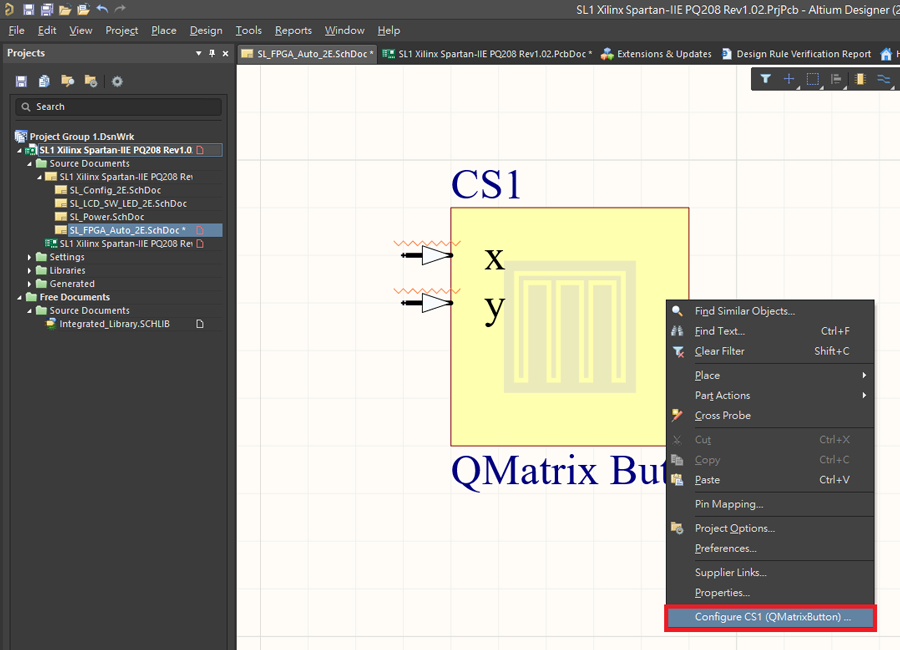

開啟 Configure 設定屬性
在零件上右鍵點選 Configure，出現屬性設定對話框。不同零件會有不同的數值設定。

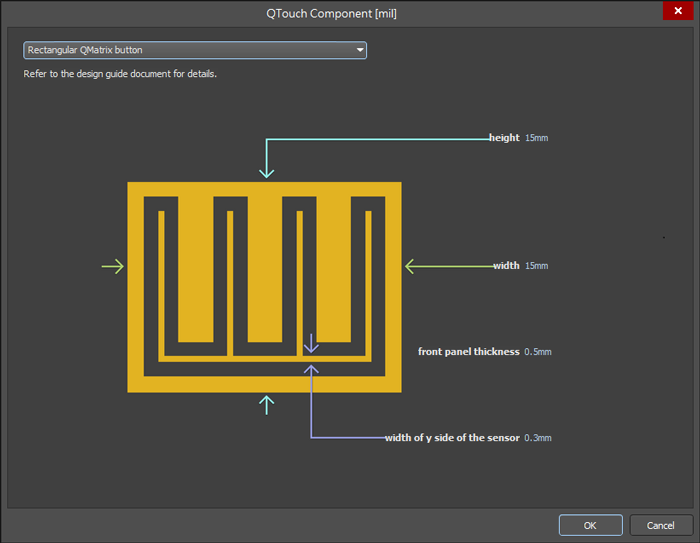

Rectangular QMatrix button 選項
- height→傳感器圖案的高度（最大 1000mm）
- width→傳感器圖案的寬度（可達 1000mm）
- front panel thickness→前面板的厚度，用於計算 X 電極邊界的厚度及 X、Y 電極之間的間距（0.1mm ～ 10mm）
- width of y side→Y 電極的寬度，應保持盡可能薄（0.1mm ～ 0.5mm）

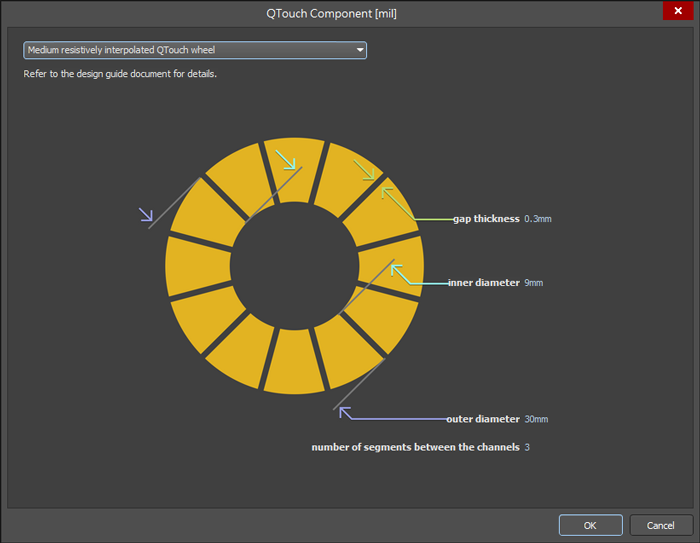

Medium resistively interpolated QTouch wheel 選項
- number of segments→通道之間的段數，在傳感器三個通道之間增加的電極「間隔」段數
- outer diameter→傳感器圖案的外徑（20mm ～ 60mm）
- inner diameter→傳感器圖案的內徑（5mm ～ 9mm）
- gap thickness→相鄰電極段之間的間距或間隙（0.1mm ～ 0.5mm）
3

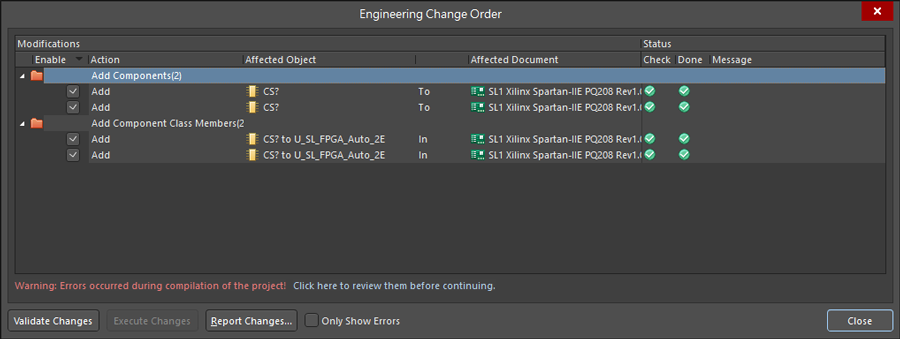

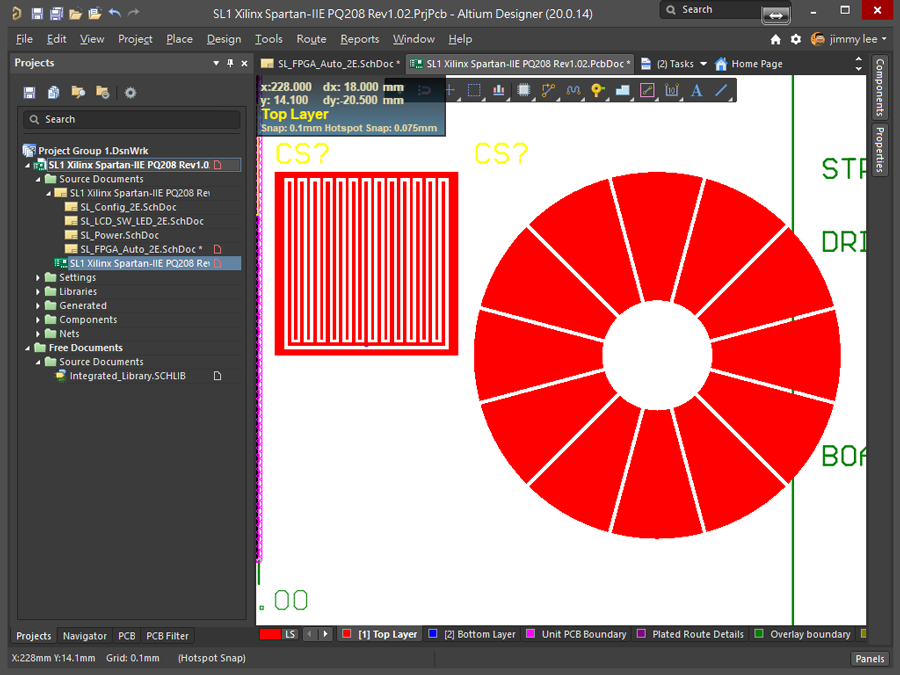

更新到 PCB

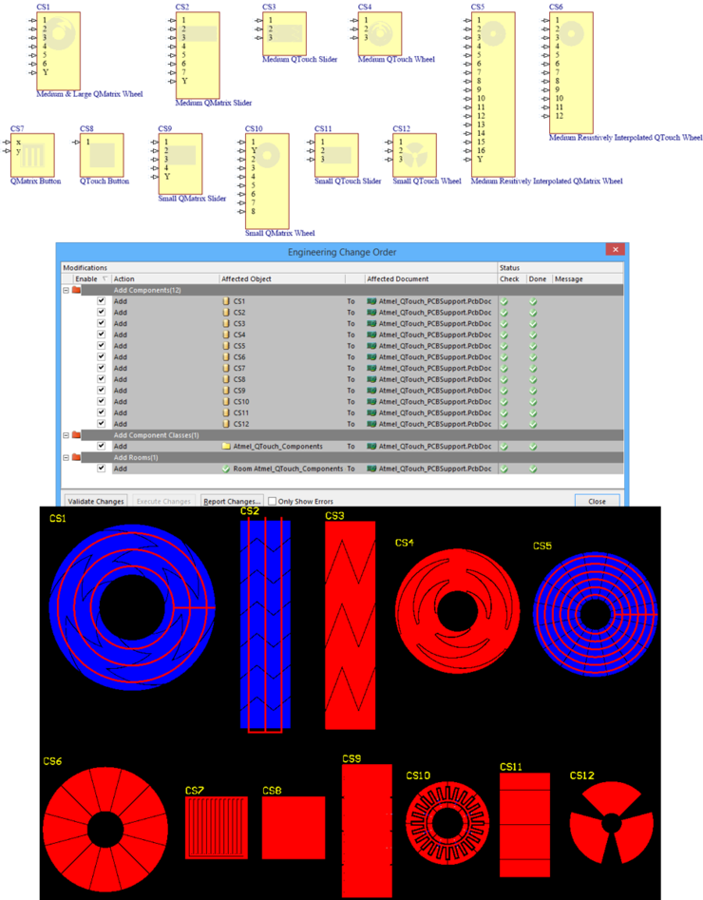

完成屬性設定後，透過 Update PCB Document 將觸控零件更新至 PCB 並放置到相對應的位置。
