PCB Component Shape Detection Improvements
過去 Altium 在 PCB Editor 中，零件的邊框由最小矩形所定義而成（不包含 Silkscreen Text），該邊框用於選擇和零件間距的檢查，而無法對非矩形零件進行精確間距比對，因此常常需要手動忽略錯誤。Altium Designer 20 解決了這個問題。
矩形即為選取零件後所顯示的灰色邊框區域。

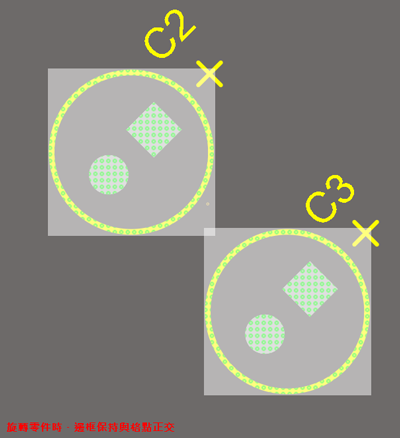

當零件旋轉時，由於邊框不隨之旋轉（保持與格點正交），通常會導致零件間距碰撞，並且在靠近較大或旋轉的零件時，難以選擇到較小零件。

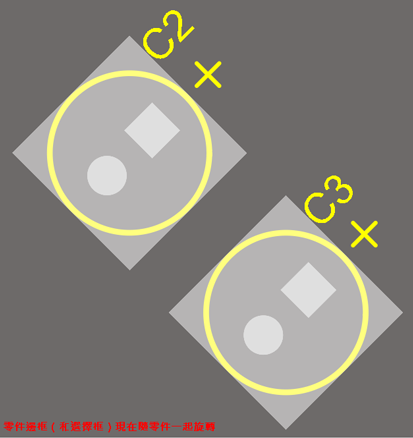

在 Altium Designer 20，此問題已獲解決。現在，旋轉零件時，邊框將隨著零件一起旋轉。

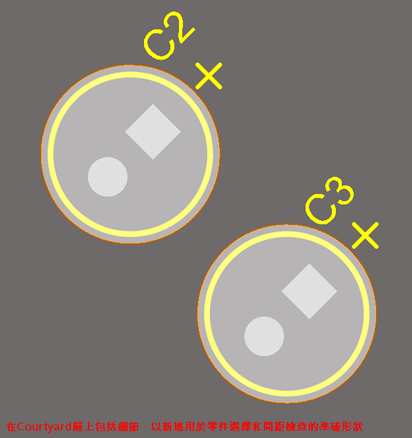

如果在 Courtyard 圖層（將 Layer Type 設置為 Courtyard 的機構層）上定義了某種形狀，則將以該精確形狀用於選擇和零件間距檢測。
需在無 3D Body 物件的狀態下才能使用此功能。
做法示範
1
新增 Courtyard 機構層

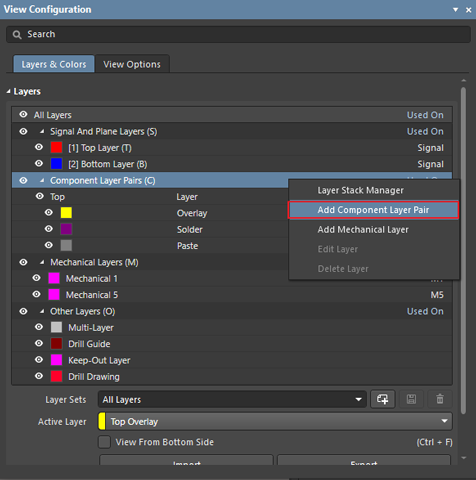

在 PCB Library 中，透過 Panels 開啟 View Configuration 面板（快速鍵 L），在空白處按右鍵，點選 Add Component Layer Pair。

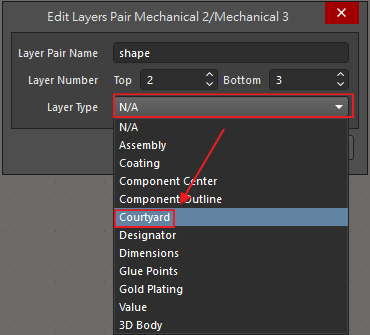

針對層別 Name、Number 可自行設定，Layer Type 選擇 Courtyard。
2
複製零件外型

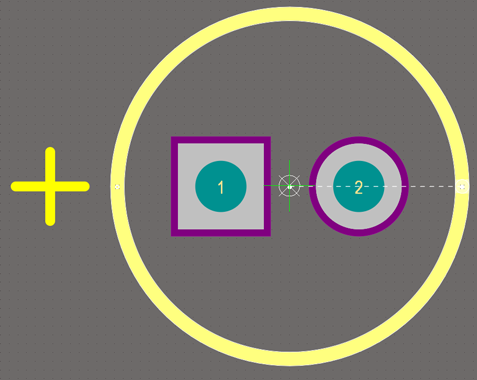

如果零件已經畫好外型，可使用特殊貼上的方式複製到 Courtyard 機構層。點選外型後按 Ctrl + C 複製。
3
特殊貼上至 Courtyard 機構層

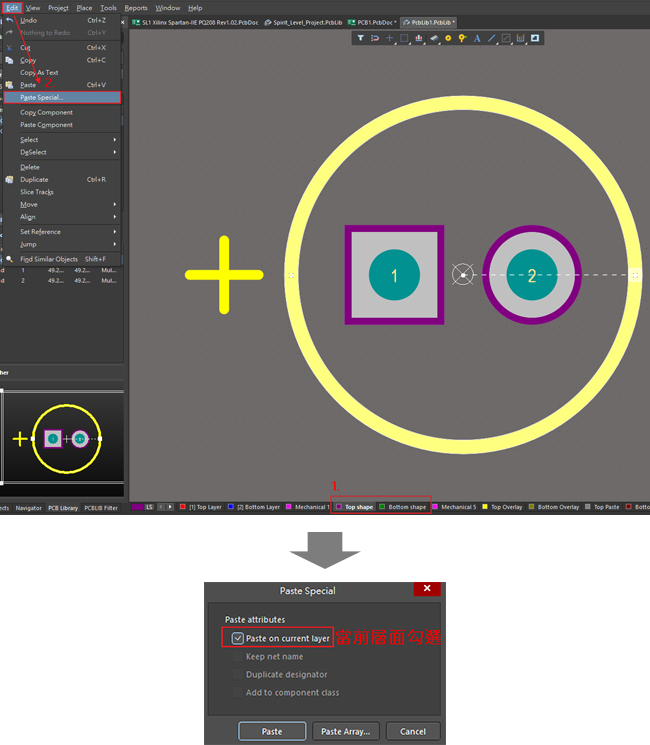

切換到 Courtyard 機構層，使用特殊貼上，只需貼到其中一層（Top 或 Bottom）即可。
4
確認 Courtyard 效果
完成後，將零件擺放至 PCB 上即可看出差異：有 / 無 Courtyard 機構層的邊框範圍明顯不同，零件間距也可以縮小至更精確的範圍。
