Altium Designer 19

PCB設計是工程與藝術的結合。它將科學知識與自然設計直觀地結合起來,創造出單一的統一視覺化產品。雖然您的設計可能並不引人注目,但它在我們的生活中舉足輕重,代表了未來技術的發展方向。 Altium Designer幫助您協調PCB設計潛能,創造當今最先進最新穎的PCB設計產品。

協調您的PCB設計潛力

電子設計需要最高的生產效率,當設計效率受到限制時,比如涉及到精確的佈局和機構組裝匹配等,

您將不得不提升設計平台來從容應對這些挑戰。Altium Designer充分利用30多年的研發及PCB設計經驗,將設計效率提高到了一個新水準。

輕鬆的設計自動化

超級強大的佈線技術幫助您充分發揮設計潛力

從複雜的電路板佈局到創新的可穿戴技術,Altium Designer可以非常很容易地設計出有效無誤的PCB。憑藉強大的佈線技術,包括互動式佈線模式和智慧自動完成助手,您可以完全掌控PCB設計。

領先一步開始下一個設計工程

今天的設計是建立在過去成功的設計基礎之上的。通過AltiumDesigner中最高效的設計複用工具,幫助您發掘真正的設計潛力。輕鬆保存、共用和複用一切最值得信賴的設計資產,包括設計片段、受審核的電路圖圖紙、公司的零件庫和範本等。

輕鬆完成您的設計之旅

從概念到完成產品,您的設計過程可以分解為若干個不同的階段,這些階段需要保持一致性和連線性。利用Altium Designer強大的發佈管理工具,您可以完全掌控設計過程。利用靈活的輸出文件管理工具,您可以即時向生產製造商傳達完整的設計意圖。

直觀的團隊協作

創造未來的柔性設計技術

要想在瞬息萬變的電子設計領域中生存下去,您需要一直站在變化的最前線,來保持設計競爭力。通過業界第一款也是唯一一款支持軟硬結合PCB設計的Altium Designer工具,設計當前最具創新性的產品。輕鬆地定義材料選擇,智慧地完成軟硬結合板的佈局和佈線,在美觀的、原生3D PCB中展現您的工程藝術作品。

規範並集中管理您最有價值的設計資產

設計過程的成功取決於所使用零件的資料完整性、可靠性和一致性。通過Altium Designer的集中零件庫管理功能,可以建立一個來源統一的、可信賴的、由整個設計團隊共用的零件庫。您可以在未來所有的專案項目中,立刻使用、管控和複用所有有價值的零件。

在機構世界視覺化和驗證您的電子設計

任何電子設計產品都要安裝在機構實體之中。通過Altium Designer的原生3D視覺化與間距檢查功能,確保電路板在第一次組裝時即可與外殼完美匹配,不再需要昂貴的設計修改工時。在3D編輯狀態下,電路板與外殼的匹配情況可以即時展現,您可以在幾秒鐘內解決電路板與外殼之間的碰撞衝突。

廣闊的工程應用範圍

將您的設計與動態、智慧的資料相連

最佳的零件是,需要的時候就能夠買到,並且價格還符合您的預算要求。使用Altium Designer的Supplier Links功能,可以從信賴的供應商那裡獲得豐富的零件即時定價和可用性資料。即時獲得常用零件的價格和庫存資訊,您不再會因為買不到零件而延遲產品發佈日期了。

掌控設計資料和工作流程的效率

設計過程的成功取決於一系列單獨但密切相關的細節。通過Altium Designer強大的資料管理工具,掌控您的設計資料和工作流程。使用靈活的生命週期管理系統,可以精確地控制設計資料;使用強大的版本控制系統,可以跟蹤每一個設計變更。

發掘專業創建設計內容的潛力

無需從頭開始進行所有的PCB設計,您可以直接利用Altium零件庫設計專家們的知識和經驗。造訪Altium公司提供的超過300,000個免費零件,提高零件的建立效率。充分利用Altium專業製作專業管理的整合零件庫內容,節省建立和管理零件庫的時間。

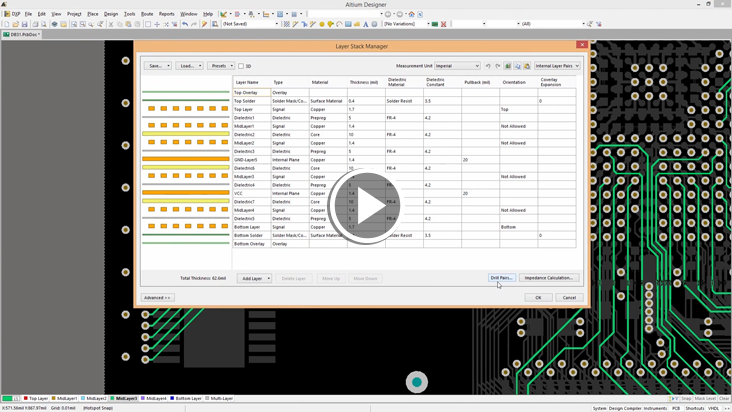

操作實例
